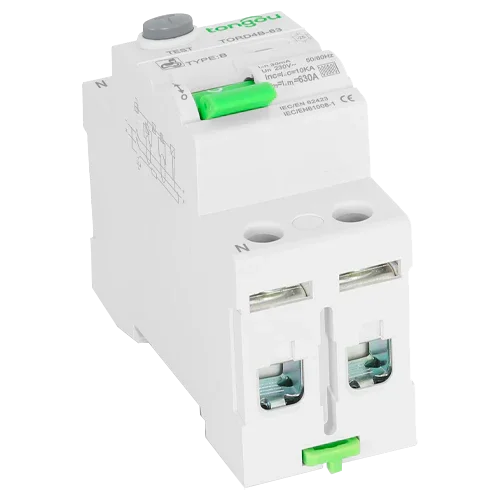

Diferencial Tipo B 2P 40A 30mA Tongou TORD4B-63
Modelo: TORD4B-63 Tipo B 2P 40A 30mA- SKU: TONGPRO004
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Diferencial Tipo B 2P 40A 30mA Tongou TORD4B-63 está diseñado para instalaciones monofásicas con mayores corrientes nominales. Al ser clase B, detecta y actúa ante fugas senoidales, pulsantes y de corriente continua suave, requisito común en puntos de recarga de vehículo eléctrico, inversores fotovoltaicos por el lado de red y sistemas con variadores. Su corriente nominal de 40 A permite dar servicio a líneas con mayor capacidad, manteniendo la sensibilidad de 30 mA para protección de personas y cumplimiento reglamentario en cuadros residenciales, comerciales e industriales ligeros.
Características principales
- Protección diferencial Tipo B conforme IEC/EN 62423; 2P, 40 A, 30 mA; 230–240 V, 50 Hz.
- Capacidad condicional frente a cortocircuito de 6 kA; Ui 250 V y Uimp 6 kV.
- Construcción modular IP40 (equipo) / IP20 (bornes) con visor de estado y mando basculante.
- Bornes de gran sección para líneas de 40 A: rígido 1–35 mm² y con puntera 1–25 mm²; par 2,5 Nm.
- Durabilidad comprobada: 20 000 maniobras mecánicas y 15 000 eléctricas; altitud hasta 2000 m.
Ventajas o beneficios
- Máxima seguridad donde existan convertidores, evitando riesgos por DC residual que los diferenciales tipo AC o A no detectan.
- Mayor capacidad de línea (40 A) para cargadores potentes, subcuadros de EV o tramos con demanda elevada.
- Instalación rápida en carril DIN, con dimensiones compactas que optimizan el espacio del cuadro.
- Compatibilidad con normativa europea EN/IEC 61008-1, garantizando fiabilidad y desempeño estable.
- Mantenimiento sencillo: bornes accesibles y recomendación de punteras para un cableado profesional.
Finalidad o aplicaciones
Idóneo para puntos de recarga monofásicos de 32–40 A, sistemas de autoconsumo y backup en CA, bombas y HVAC con variadores, así como líneas que alimentan electrónica de potencia. Se aconseja cuando el fabricante exige clase B o se prevé presencia de armónicos y DC residual.
Especificaciones técnicas
| Tipo | RCCB Tipo B |
| Polos / Intensidad | 2P / 40 A |
| Sensibilidad | 30 mA |
| Tensión / Frecuencia | 230–240 V AC / 50 Hz |
| Capacidad condicional (Icn) | 6 kA |
| Ui / Uimp | 250 V / 6 kV |
| Sección de cable | Rígido 1–35 mm² | Con puntera 1–25 mm² |
| Par de apriete | 2,5 Nm |
| Grado de protección | IP40 (módulo) / IP20 (bornes) |
| Temperatura de servicio | −25 °C…+60 °C | Almacén −40 °C…+85 °C |
| Altitud de operación | Hasta 2000 m |
| Dimensiones (Al×An×F) | ≈85 × 71,6 × 75,1 mm (4 módulos de 9 mm) |
| Montaje | Carril DIN 35 mm |
| Normas | EN/IEC 61008-1 · IEC/EN 62423 |
Compatibilidades
Perfecto con cargadores de VE, inversores en CA y variadores. Accesoriza con magnetotérmicos aguas arriba adecuados a 40 A, envolventes estancas modulares, punteras y terminales de cobre (Sofamel) y sobretensiones AC para una protección completa.
El Diferencial Tipo B 2P 40A 30mA Tongou TORD4B-63 combina mayor capacidad, detección de DC residual y formato compacto para proteger líneas críticas en movilidad eléctrica y energía solar.
