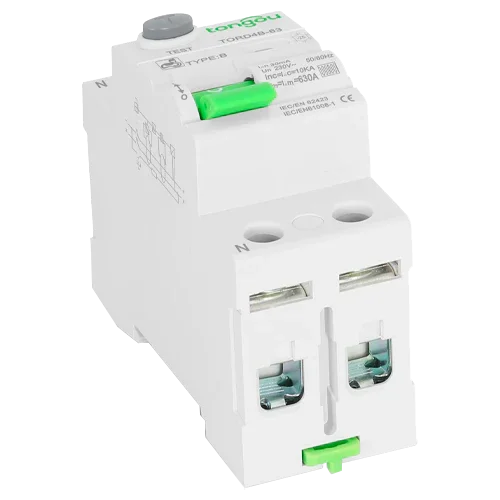

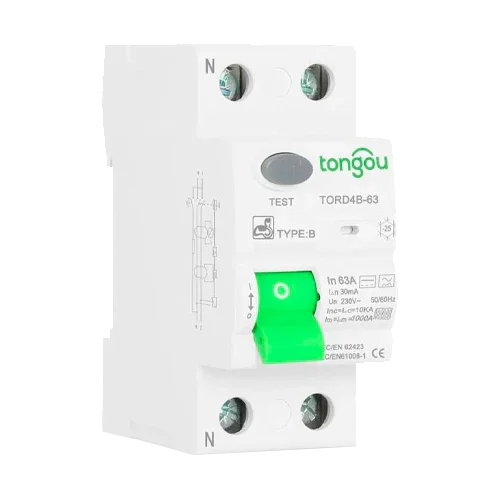

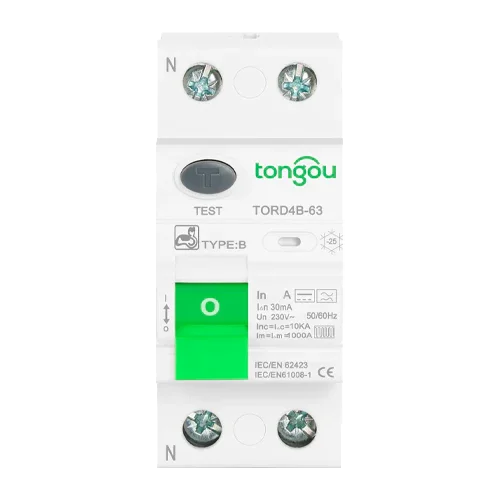

Diferencial Tipo B 2P 63A 30mA Tongou TORD4B-63
Modelo: TORD4B-63 Tipo B 2P 63A 30mA- SKU: TONGPRO005
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Diferencial Tipo B 2P 63A 30mA Tongou TORD4B-63 es un interruptor diferencial (RCCB) de máximo nivel para circuitos monofásicos que alimentan electrónica de potencia. Su clase B garantiza detección y disparo fiable ante corrientes residuales senoidales (AC), pulsantes (tipo A) y de continua pura, requisito habitual en cargadores de vehículo eléctrico, inversores fotovoltaicos en el lado de red, variadores de velocidad y fuentes con rectificación. Con 2 polos, corriente nominal de 63 A y sensibilidad de 30 mA, aporta protección de las personas y reduce el riesgo de incendio en instalaciones residenciales y comerciales exigentes.
Características principales
- Tipo B real conforme IEC/EN 62423: detecta AC, DC pulsante y DC suave.
- Configuración 2P, 63 A, 30 mA; tensión nominal 230–240 V, 50 Hz.
- Capacidad condicional frente a cortocircuito: 6 kA; Ui 250 V; Uimp 6 kV.
- Grados de protección: IP40 en el módulo e IP20 en bornes.
- Bornes de gran sección: rígido 1–35 mm² y con puntera/flexible 1–25 mm²; par de apriete 2,5 Nm.
- Durabilidad: 20.000 maniobras mecánicas y 15.000 eléctricas; altitud de servicio hasta 2000 m.
Ventajas o beneficios
- Seguridad integral en líneas de alta intensidad con electrónica de potencia: evita que la presencia de DC residual inutilice la protección como ocurre con diferenciales tipo AC o A.
- Mayor capacidad de línea (63 A) para subcuadros de recarga, acometidas de inversores, bombas y HVAC.
- Instalación profesional en carril DIN 35 mm con dimensiones compactas y señalización clara del estado.
- Continuidad de servicio: diseño robusto y bornes amplios que minimizan calentamientos y falsos disparos.
- Cumplimiento normativo EN/IEC 61008-1 e IEC/EN 62423, apto para auditorías y PRL.
Finalidad o aplicaciones
Recomendado para puntos de recarga monofásicos de alta potencia, sistemas de autoconsumo/backup conectados en CA, variadores de velocidad, grúas, bombas y cuadros con cargas no lineales. Es la solución indicada cuando el fabricante exige clase B o cuando se prevé la posible inyección de corriente continua residual.
Especificaciones técnicas
| Tipo | RCCB Tipo B |
| Polos / Intensidad | 2P / 63 A |
| Sensibilidad | 30 mA |
| Tensión / Frecuencia | 230–240 V AC / 50 Hz |
| Capacidad condicional (Icn) | 6 kA |
| Ui / Uimp | 250 V / 6 kV |
| Sección de cable | Rígido 1–35 mm² | Con puntera 1–25 mm² |
| Par de apriete | 2,5 Nm |
| Grado de protección | IP40 (módulo) / IP20 (bornes) |
| Temperatura de servicio | −25 °C…+60 °C | Almacén −40 °C…+85 °C |
| Altitud de operación | Hasta 2000 m |
| Ancho modular | 4 módulos de 9 mm (≈35,7 mm) |
| Montaje | Carril DIN 35 mm |
| Normas | EN/IEC 61008-1 · IEC/EN 62423 |
Compatibilidades
Uso recomendado con puntos de recarga (p. ej., Tesla Wall Connector GEN 3), inversores conectados en CA, variadores y cuadros con protecciones aguas arriba/magnetotérmicas adecuadas (63 A). Compleméntalo con envolventes estancas modulares y punteras/terminales profesionales.
El Diferencial Tipo B 2P 63A 30mA Tongou TORD4B-63 combina alta capacidad, detección de DC residual y fiabilidad para proteger líneas críticas en movilidad eléctrica y energía solar.
Descargar ficha técnica
Ver todos los detalles
