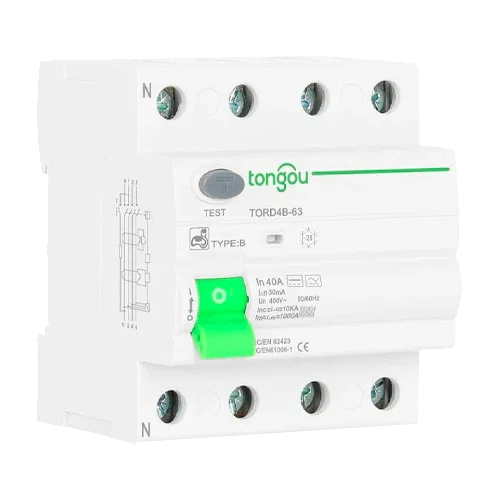

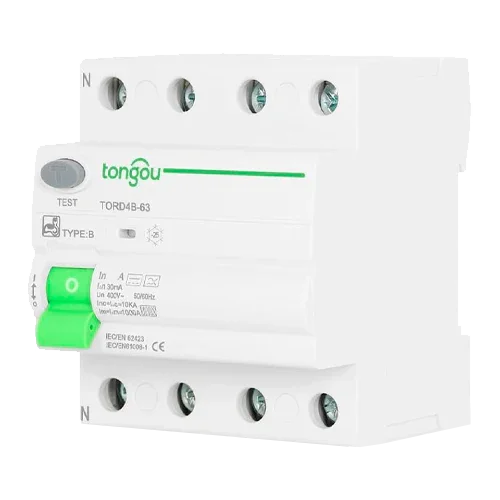

Diferencial Tipo B 4P 16A 30mA Tongou TORD4B-63
Modelo: TORD4B-63 Tipo B 4P 16A 30mA- SKU: TONGPRO006
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Diferencial Tipo B 4P 16A 30mA Tongou TORD4B-63 es un RCCB de cuatro polos para redes trifásicas que incorpora detección de fugas residuales de cualquier forma de onda. Su clase B garantiza actuación ante corrientes AC senoidales, DC pulsantes y DC suave, aportando el nivel de seguridad que exigen cargadores de vehículo eléctrico trifásicos, inversores fotovoltaicos en CA, variadores de frecuencia, bombas y sistemas HVAC. Con corriente nominal de 16 A y sensibilidad de 30 mA, está diseñado para proteger a las personas ante contactos indirectos y reducir el riesgo de incendio, manteniendo al mismo tiempo una gran inmunidad frente a armónicos y cargas no lineales.
Características principales
- Tipo B conforme IEC/EN 62423: detección de AC, A (pulsante) y DC pura.
- 4 polos, 16 A, 30 mA; tensión trifásica 380–415 V, 50 Hz.
- Capacidad condicional de cortocircuito 6 kA; Ui 250 V; Uimp 6 kV.

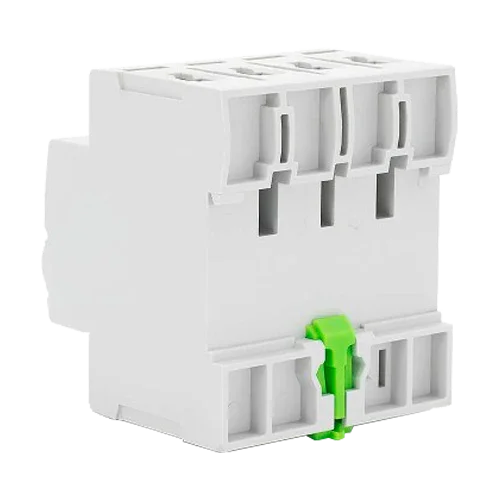

- Grados IP40 (módulo) / IP20 (bornes). Montaje en carril DIN 35 mm.
- Bornes: rígido 1–25 mm² y con puntera/flexible 1–16 mm²; par de apriete 2 Nm (1–25 A).
- Durabilidad: 20.000 maniobras mecánicas y 15.000 eléctricas; altura de servicio hasta 2000 m.
Ventajas o beneficios
- Seguridad trifásica completa ante cualquier forma de fuga residual, imprescindible con electrónica de potencia.
- Compatibilidad universal con EV trifásicos, inversores de autoconsumo por el lado de red y variadores industriales.
- Instalación compacta: ancho 8 módulos de 9 mm (≈71,6 mm) y conexión sencilla en carril DIN.
- Fiabilidad y cumplimiento con EN/IEC 61008-1 e IEC/EN 62423 para auditorías y proyectos profesionales.
- Mantenimiento simple gracias a bornes accesibles y recomendación de punteras para un prensado seguro.
Finalidad o aplicaciones
Perfecto para cuadros trifásicos de garajes y parkings, pequeñas industrias, salas técnicas de edificios y sistemas de bombeo/HVAC con variadores. Recomendado cuando el fabricante exige explícitamente clase B o se detecta la presencia de DC residual que podría saturar un diferencial convencional.
Especificaciones técnicas
| Tipo | RCCB Tipo B |
| Polos / Intensidad | 4P / 16 A |
| Sensibilidad | 30 mA |
| Tensión / Frecuencia | 380–415 V AC / 50 Hz |
| Capacidad condicional (Icn) | 6 kA |
| Ui / Uimp | 250 V / 6 kV |
| Sección de cable | Rígido 1–25 mm² | Con puntera 1–16 mm² |
| Par de apriete | 2 Nm |
| Grado de protección | IP40 (módulo) / IP20 (bornes) |
| Temperatura de servicio | −25 °C…+60 °C | Almacén −40 °C…+85 °C |
| Altitud de operación | Hasta 2000 m |
| Ancho modular | 8 módulos de 9 mm (≈71,6 mm) |
| Montaje | Carril DIN 35 mm |
| Normas | EN/IEC 61008-1 · IEC/EN 62423 |
Compatibilidades
Integrable con cargadores VE trifásicos, inversores en CA y variadores. Completa la instalación con magnetotérmicos de cabecera, envolventes estancas modulares y punteras/terminales profesionales para un cableado fiable.
El Diferencial Tipo B 4P 16A 30mA Tongou TORD4B-63 ofrece protección diferencial de clase B en trifásica con un formato compacto y preparado para las exigencias del autoconsumo y la movilidad eléctrica.
