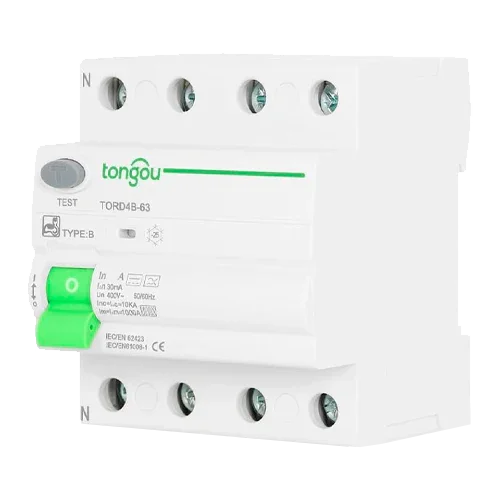

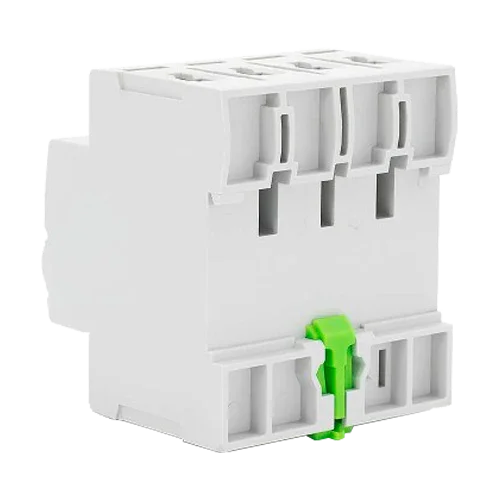

Diferencial Tipo B 4P 25A 30mA Tongou TORD4B-63
Modelo: TORD4B-63 Tipo B 4P 25A 30mA- SKU: TONGPRO007
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Diferencial Tipo B 4P 25A 30mA Tongou TORD4B-63 es un interruptor diferencial (RCCB) de cuatro polos para protección de personas y prevención de incendios en instalaciones trifásicas exigentes. Su clase B garantiza actuación fiable ante corrientes residuales de cualquier forma de onda: senoidal (AC), pulsante (tipo A) y corriente continua suave, algo imprescindible cuando se emplea electrónica de potencia como cargadores de vehículo eléctrico, inversores fotovoltaicos por el lado de red, variadores de frecuencia o fuentes rectificadas. Con 25 A de corriente nominal, sensibilidad de 30 mA y tensión 380–415 V a 50 Hz, aporta seguridad real en cuadros residenciales, terciarios e industriales ligeros.
Características principales
- Clase B conforme IEC/EN 62423: detecta AC, DC pulsante y DC pura.
- Configuración 4P, 25 A, 30 mA; tensión trifásica 380–415 V, 50 Hz.
- Capacidad condicional frente a cortocircuito: 6 kA; Ui 250 V; Uimp 6 kV.
- Grados IP40 (equipo modular) e IP20 (bornes) para cuadros normalizados.
- Bornes amplios: cable rígido 1–25 mm² y con puntera/flexible 1–16 mm²; par de apriete 2 Nm.
- Durabilidad: 20 000 maniobras mecánicas y 15 000 eléctricas; altura admisible 2000 m.
Ventajas o beneficios
- Seguridad trifásica completa incluso con armónicos y componentes de continua que saturan los diferenciales AC o A.
- Continuidad de servicio gracias a una arquitectura inmune y estable, reduciendo disparos erráticos.
- Instalación limpia: formato modular de 8 pasos (≈71,6 mm), carril DIN 35 mm y señalización clara de estado.
- Conformidad normativa EN/IEC 61008-1 e IEC/EN 62423, apto para auditorías y PRL.
- Flexibilidad de cableado con secciones habituales en subcuadros EV, bombas y HVAC.
Finalidad o aplicaciones
Ideal para puntos de recarga trifásicos domésticos o de parking, autoconsumo fotovoltaico con conexión en CA, variadores de velocidad en bombas/ventilación y líneas de servicios de edificios. Es la elección recomendada cuando el fabricante del equipo exige diferencial tipo B o existe riesgo de inyección de DC residual.
Especificaciones técnicas
| Tipo | RCCB Tipo B |
| Polos / Intensidad | 4P / 25 A |
| Sensibilidad | 30 mA |
| Tensión / Frecuencia | 380–415 V AC / 50 Hz |
| Capacidad condicional | 6 kA |
| Ui / Uimp | 250 V / 6 kV |
| Sección de cable | Rígido 1–25 mm² | Con puntera 1–16 mm² |
| Par de apriete | 2 Nm |
| Grado de protección | IP40 (módulo) / IP20 (bornes) |
| Temperatura de servicio | −25 °C…+60 °C | Almacén −40 °C…+85 °C |
| Altitud de operación | Hasta 2000 m |
| Ancho modular | 8 módulos de 9 mm (≈71,6 mm) |
| Dimensiones (Al×F) | ≈85 × 75,1 mm |
| Montaje | Carril DIN 35 mm |
| Normas | EN/IEC 61008-1 · IEC/EN 62423 |
Compatibilidades
Se integra con cargadores VE, inversores trifásicos en CA y variadores. Complementa con magnetotérmicos de cabecera 25 A, envolventes estancas (p. ej., Schneider Kaedra) y punteras/terminales Sofamel para un cableado profesional.
El Diferencial Tipo B 4P 25A 30mA Tongou TORD4B-63 es la protección trifásica de clase B compacta y fiable que tu instalación necesita.
