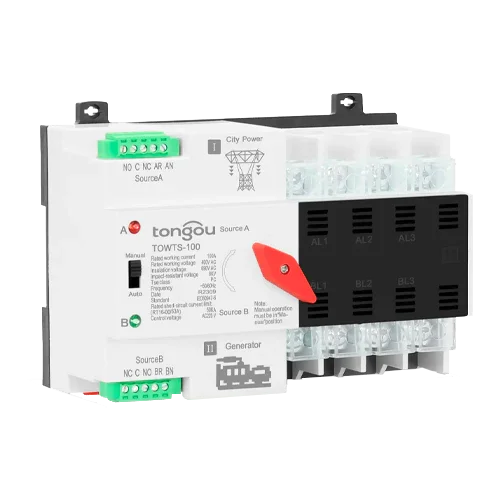

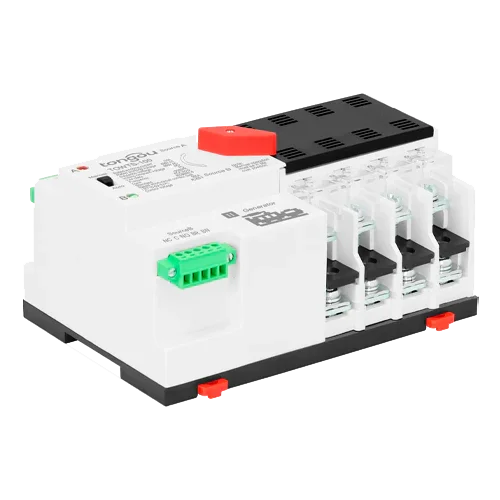

Interruptor de Transferencia 4P ATS 100A Tongou TOWTS-100
Modelo: TOWTS-100 4P ATS 100A- SKU: TONGPRO013
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Interruptor de Transferencia 4P ATS 100A Tongou TOWTS-100 es un conmutador automático de doble alimentación para redes trifásicas con neutro (380–415 V). Detecta fallo en la fuente principal y transfiere la carga a la fuente de respaldo (grupo electrógeno, red auxiliar, inversor/UPS) de forma rápida y segura, retornando automáticamente cuando se restablece el servicio. Con 100 A nominales, categoría de empleo AC-33B y control a 220–230 V, ofrece continuidad de suministro en aplicaciones críticas residenciales, terciarias e industriales ligeras.
Características principales
- Conmutación automática o manual mediante selector frontal y mando mecánico.
- 4 polos (3F+N), 100 A, tensión 380–415 V / 50 Hz; control AC 220–230 V (opción 110 V).
- Tiempo de transferencia: operación y retorno < 50 ms; tiempo de off ≤ 50 ms.
- Categoría AC-33B: apto para motores, cargas inductivas y picos de arranque.
- Capacidad condicional de cortocircuito 50 kA (con SCPD RT16-00-63A), Uimp 8 kV, Ui 690 V.
- Formato compacto para cajas PZ30/carril DIN; señalización de fuentes A/B y contactos auxiliares.
Ventajas o beneficios
- Continuidad energética: evita paradas y pérdidas en equipos sensibles.
- Flexibilidad operativa: modo Auto para servicio diario y Manual para pruebas o mantenimiento.
- Instalación rápida: dimensiones reducidas, bornes accesibles y esquema claro de cableado.
- Fiabilidad: vida eléctrica ≥ 2000 operaciones y mecánica ≥ 5000 bajo condiciones normales.
- Seguridad ampliada: interfaz de arranque a generador y posibilidad de añadir protecciones de sobretensión.
Finalidad o aplicaciones
Conmutación entre red y generador, red e inversor/UPS o doble acometida en parkings con cargadores VE, bombeo, HVAC, telecom, salas técnicas y autoconsumo en CA. Ideal cuando se requiere ATS 4P 100 A con respuesta rápida.
Especificaciones técnicas
| Modelo | Tongou TOWTS-100 (4P) |
| Polos | 4P (3 fases + N) |
| Corriente nominal | 100 A (serie 16…100 A) |
| Tensión de servicio (Ue) | 380–415 V AC · 50 Hz |
| Tensión de aislamiento (Ui) | 690 V |
| Impulso soportado (Uimp) | 8 kV |
| Categoría de empleo | AC-33B |
| Modo de conmutación | Automática / Manual |
| Tiempo de transferencia | < 50 ms (operación y retorno) · Off ≤ 50 ms |
| Control / Auxiliar | AC 220–230 V (opción AC 110 V) · 50/60 Hz |
| Icc condicional | 50 kA (con SCPD RT16-00-63A) |
| Vida útil | Eléctrica ≥ 2000 ops · Mecánica ≥ 5000 ops |
| Temperatura / Altitud | −5…+40 °C (≤35 °C 24 h) · ≤ 2000 m |
| Grado de polución | Nivel 3 |
| Dimensiones (Al × L × F) | ≈104 × 142,5 × 78,5 mm |
| Peso | ≈0,81 kg |
| Montaje | Caja PZ30 / carril DIN |
Compatibilidades
Protecciones aguas arriba (magnetotérmico/fusible limitador), protección contra sobretensiones AC tipo 2, envolventes estancas modulares (p. ej., Schneider Kaedra), punteras y terminales de cobre para cableado profesional. Incluye bornes para señal de arranque de generador (contacto C-NC) y contactos auxiliares de estado.
El Interruptor de Transferencia 4P ATS 100A Tongou TOWTS-100 es la solución compacta y robusta para garantizar continuidad de servicio en sistemas trifásicos exigentes.
