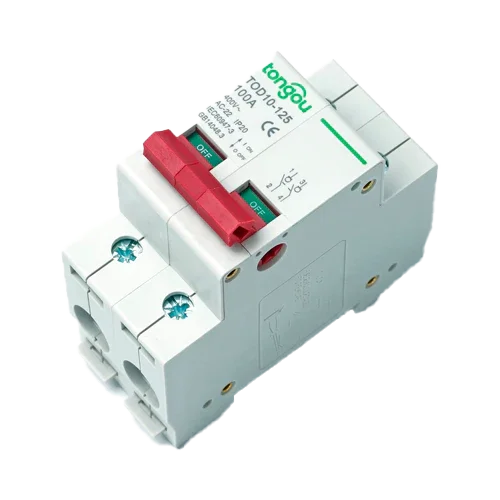

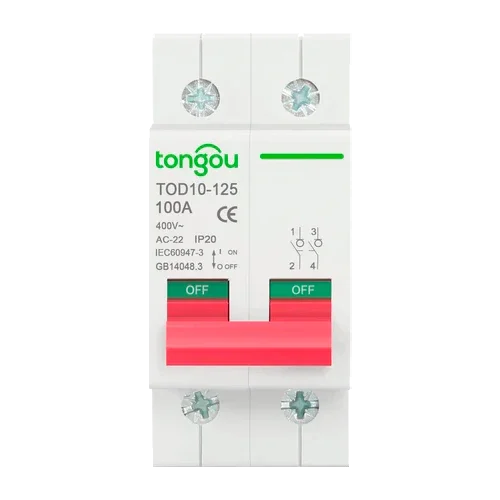

Magnetotérmico 2P 400V 100A Tongou TOD10-125
Modelo: TOD10-125 2P 230V 100A- SKU: TONGPRO027
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Magnetotérmico 2P 400V 100A Tongou TOD10-125 es un interruptor de corte bajo carga (seccionador) de dos polos que combina tamaño reducido, alta durabilidad mecánica y una operación segura para líneas monofásicas 2P o bifásicas a 400 V AC. Diseñado para maniobra y seccionamiento de circuitos, su categoría de utilización AC-22 garantiza capacidad de conmutación fiable en cargas mixtas (inductivas y resistivas), manteniendo un manejo cómodo y una vida útil prolongada. Es ideal como interruptor general o como seccionador aguas arriba de protecciones automáticas.
Características principales
- Dos polos (2P) con intensidad nominal de 100 A y tensión de trabajo 400 V AC.
- Categoría de utilización AC-22 para cargas mixtas; frecuencia 50/60 Hz.
- Resistencia de corta duración: 1500 A durante 1 s; 10.000 ciclos electro-mecánicos.
- Conexión directa de conductores rígidos hasta 35 mm²; bornes de tornillo robustos.
- Montaje en carril DIN 35 mm con ancho modular estándar para cuadros compactos.
- Conforme a IEC/EN 60947-3 y GB 14048.3; diseño IP para uso en envolventes apropiados.
Ventajas o beneficios
- Mayor seguridad operativa: corte visible y aislamiento fiable del circuito.
- Mantenimiento ágil: maniobra suave y larga vida de servicio (10.000 operaciones).
- Flexibilidad de cableado con secciones de hasta 35 mm² y bornes accesibles.
- Integración sencilla en cuadros existentes gracias a su formato modular DIN.
- Uso versátil como interruptor general, seccionador de subpaneles o aislamiento de equipos.
Finalidad o aplicaciones
Pensado para instalaciones residenciales, comerciales e industriales ligeras: cuadros de distribución, subcuadros de climatización, bombas, maquinaria ligera, racks TI y sistemas solares donde se precise un seccionamiento bipolar fiable previo a fusibles o magnetotérmicos automáticos.
Especificaciones técnicas
| Modelo | Tongou TOD10-125 |
| Polos | 2P |
| Intensidad nominal | 100 A |
| Tensión nominal | 400 V AC |
| Frecuencia | 50/60 Hz |
| Categoría | AC-22 (conmutación de cargas mixtas) |
| Resistencia a cortocircuito | 1500 A durante 1 s |
| Vida electro-mecánica | 10.000 ciclos |
| Capacidad de conexión | Conductor rígido hasta 35 mm² |
| Terminales | Tornillo/pilar con prensa |
| Montaje | Carril DIN simétrico 35 mm |
| Dimensiones aproximadas | Ancho 36 mm (2 módulos), alto 77–80 mm, fondo 70–75 mm |
| Norma | IEC/EN 60947-3; GB 14048.3 |
Compatibilidades
Instalable en cofres y cuadros modulares estándar (p. ej., Schneider Kaedra). Complementa protecciones automáticas (magnetotérmicos y diferenciales) y accesorios de cableado como punteras y terminales tubulares profesionales.
El Magnetotérmico 2P 400V 100A Tongou TOD10-125 aporta un seccionamiento seguro y duradero en un formato compacto, perfecto para maniobra y aislamiento de circuitos exigentes.
