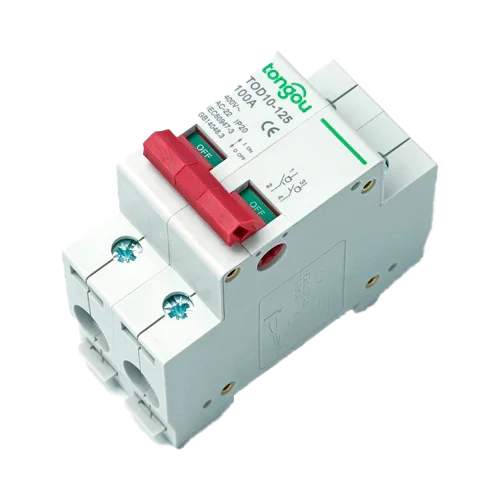

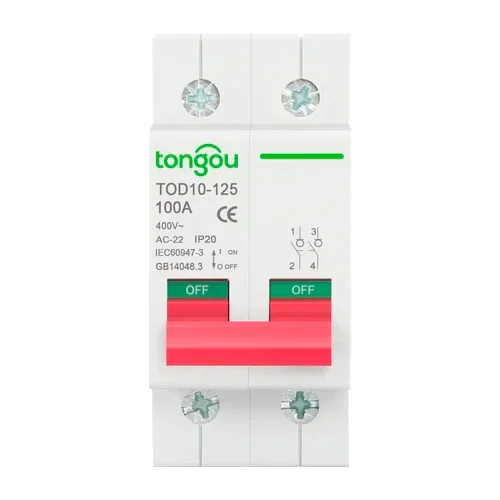

Magnetotérmico 2P 400V 125A Tongou TOD10-125
Modelo: TOD10-125 2P 230V 125A- SKU: TONGPRO028
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Magnetotérmico 2P 400V 125A Tongou TOD10-125 es un seccionador bajo carga de dos polos capaz de manejar corrientes elevadas en líneas a 400 V AC. Su categoría AC-22 lo hace idóneo para conmutar cargas mixtas habituales en instalaciones reales (motores con arranque moderado, resistencias, fuentes conmutadas), proporcionando un corte definido y aislamiento seguro del circuito. Está concebido para actuar como interruptor general, de mantenimiento o como punto de seccionamiento previo a protecciones automáticas.
Características principales
- 2 polos con 125 A nominales y 400 V AC a 50/60 Hz.
- Categoría de utilización AC-22 para cargas mixtas con buena capacidad de conmutación.
- Resistencia térmica de corta duración: 1500 A/1 s; vida electro-mecánica 10.000 ciclos.
- Bornes de tornillo reforzados y capacidad de conductor rígido hasta 35 mm².
- Formato modular para carril DIN 35 mm con diseño estrecho que ahorra espacio.
- Construcción conforme a IEC/EN 60947-3 y GB 14048.3 para máxima fiabilidad.
Ventajas o beneficios
- Seguridad de operación: corte visible y aislamiento galvánico del circuito.
- Preparado para altas corrientes con baja caída de tensión y bornes robustos.
- Instalación y mantenimiento sencillos; ideal para maniobras frecuentes.
- Versatilidad de uso como interruptor general de subcuadros o equipos.
- Compatibilidad total con envolventes y carriles DIN estándar del mercado.
Finalidad o aplicaciones
Recomendado para cuadros de distribución de comercio e industria ligera, sistemas de bombeo, climatización, talleres, UPS/inversores y subpaneles de sistemas fotovoltaicos donde se requiera seccionamiento bipolar de alta corriente y operación recurrente.
Especificaciones técnicas
| Modelo | Tongou TOD10-125 |
| Polos | 2P |
| Intensidad nominal | 125 A |
| Tensión nominal | 400 V AC |
| Frecuencia | 50/60 Hz |
| Categoría | AC-22 (cargas mixtas) |
| Resistencia a cortocircuito | 1500 A durante 1 s |
| Vida electro-mecánica | 10.000 ciclos |
| Capacidad de conexión | Conductor rígido hasta 35 mm² |
| Terminales | Tornillo/pilar con prensa |
| Montaje | Carril DIN 35 mm |
| Dimensiones aproximadas | Ancho 36 mm (2 módulos), alto 77–80 mm, fondo 70–75 mm |
| Norma | IEC/EN 60947-3; GB 14048.3 |
Compatibilidades
Apto para cofres y cuadros modulares de superficie/empotrados (p. ej., gamas tipo Kaedra). Complementa diferenciales y magnetotérmicos automáticos, así como terminales y punteras de conexión profesional.
Con el Magnetotérmico 2P 400V 125A Tongou TOD10-125 obtienes un seccionamiento bipolar robusto y duradero, ideal para maniobra segura en instalaciones de alta carga.
