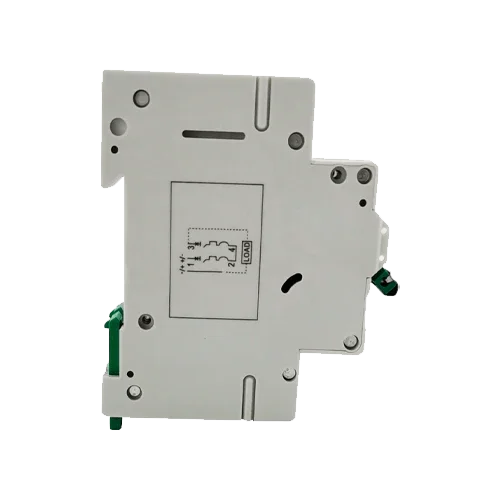

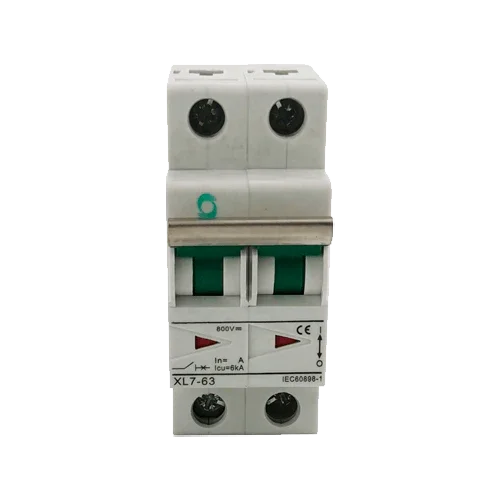

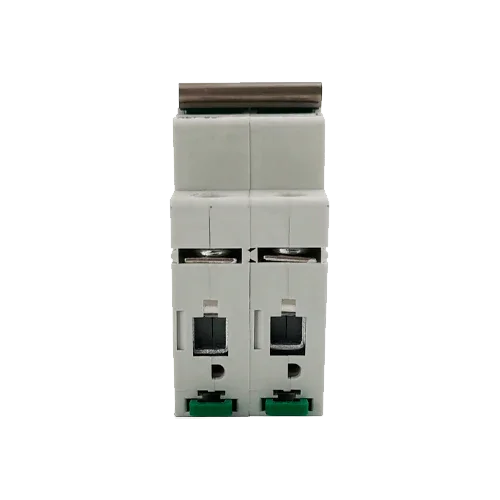

Magnetotérmico XL7-63 PV 2P 40A 800VDC Curva C

Descripción del producto

El Magnetotérmico XL7-63 PV 2P 40A 800VDC Curva C está concebido para el lado de continua de sistemas solares exigentes. Protege líneas y equipos ante sobrecargas y cortocircuitos, con disparo fiable y apertura simultánea de ambos polos para minimizar riesgos de arco en DC. Su diseño modular DIN agiliza el montaje y permite un mantenimiento ordenado en cuadros de campo y entradas del inversor.

Características principales

• 40 A nominales para strings y derivaciones de mayor demanda.
• Hasta 800 V DC de tensión admisible.
• 2P (positivo y negativo) con seccionamiento simultáneo.
• Curva C térmico-magnética para respuesta equilibrada.
• Formato DIN 35 mm, IP20 en frontal y carcasa autoextinguible.

Ventajas o beneficios

• Mayor seguridad operativa y protección de inversores y cableado.
• Facilita intervenciones de mantenimiento al aislar completamente el circuito DC.
• Instalación compacta y escalable en cuadros solares profesionales.
• Reduce disparos indeseados manteniendo la protección ante fallos reales.

Finalidad o aplicaciones

Protección por string y seccionamiento en combiners, entradas DC de inversores híbridos o de red, autoconsumo comercial, bombeo y pequeñas plantas FV con corrientes por rama hasta 40 A.

Especificaciones técnicas

Compatibilidades

Encaja en cuadros estancos serie HT como el HT-24WAYS 24 módulos 2 filas. Recomendado coordinar con bases portafusibles 10×38 gPV (sin URL) y descargadores tipo 2 DC XLSPD-PV 600V 2P; para el lado AC, diferenciales XID-63 4P Tipo A según esquema.

El Magnetotérmico XL7-63 PV 2P 40A 800VDC Curva C asegura una protección DC fiable y un seccionamiento claro en instalaciones fotovoltaicas de alto rendimiento.
