¿Qué es la colección Mersen y qué cubre?

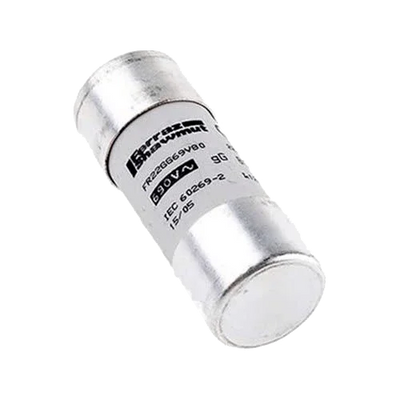

La colección Mersen reúne fusibles, cartuchos y portafusibles de calidad industrial para protección de líneas, equipos y strings solares. Mersen fabrica gamas específicas gPV (fotovoltaica en CC hasta 1000–1500 V) y gG (distribución en CA hasta 690 V), además de soluciones de seccionamiento y accesorios. En esta familia encontrarás, entre otras, referencias 22x58 gG 690 V pensadas para cuadros generales y subcuadros.

Ventajas y limitaciones

• Curvas de fusión precisas: alta capacidad de corte y selectividad frente a magnetotérmicos aguas abajo.
• Formatos normalizados (10x38, 14x51, 22x58) compatibles con portafusibles estándar.
• Opciones gPV para CC fotovoltaica y gG para CA.
• Limitaciones: elegir tipo correcto (gPV vs gG), tensión nominal y poder de corte adecuados; no intercambiar usos CA/CC fuera de especificación.

Aplicaciones

• Protección de strings FV (gPV) en combiners y cajas DC.
• Protección de líneas y cargas en cuadros de distribución (gG 690 V).
• Seccionamiento seguro en mantenimiento y operaciones O&M.

Cómo elegir el fusible Mersen adecuado

• Tipo de red: gPV para DC fotovoltaica; gG para AC general.
• Tensión nominal: igual o superior a la de servicio (p. ej., 690 V AC para gG; 1000/1500 V DC para gPV).
• Corriente asignada: define según corriente de línea/string y condiciones de temperatura (no sobredimensionar en exceso).
• Capacidad de corte: verifica el poder de corte frente a la corriente de cortocircuito prevista.
• Formato: 22x58, 14x51, 10x38, etc., compatible con el portafusibles disponible.

Especificaciones orientativas (series destacadas)

Buenas prácticas

• Seleccionar el tipo correcto (gPV/gG) y comprobar la tensión del circuito.
• Coordinar con magnetotérmicos y seccionadores para garantizar selectividad.
• Instalar en cajas DC o cuadros AC con disipación adecuada.
• Registrar valores de Isc/Voc (en FV) y corrientes de cortocircuito estimadas para validar la capacidad de corte.

Comparativas rápidas

• 22x58 gG 690 V: distribución y protección de líneas en cuadros industriales.
• 10x38 gPV: strings FV individuales en cajas combinadoras.
• 14x51 gPV/gG: compromiso entre tamaño y poder de corte.

Colecciones relacionadas

• Protecciones Eléctricas CC
• Protecciones Eléctricas CA
• GAVE · Hager

Con Mersen dispones de fusibles y portafusibles de alto nivel, listos para integrarse en cuadros solares y de distribución, aportando seguridad, cumplimiento normativo y continuidad de servicio.
